Dongguan Hejiaxin Technology Co., Ltd. je jedan od vodećih proizvođača i dobavljača m7 1 pin vodootpornog konektora ip67 u Kini. Slobodno ovdje kupujte trajne proizvode proizvedene u Kini na veliko i nabavite cjenik iz naše tvornice. Svi prilagođeni proizvodi su visokog kvaliteta i konkurentne cijene.

Tehničke specifikacije

Parametar	Specifikacija
Voltage Rating	AC110V
Current Rating	Manje ili jednako 3A
Vremena utikača	1500
Max kabel OD	Manje ili jednako 3,8 mm
Struktura kola	Paralelno
Contact Resistance	10mΩ
Otpornost izolacije	500MΩ na 500V DC
Izdržljivost napona (na sobnoj temperaturi)	1.5KV
Temperatura Rating	-20 stepeni ~ +85 stepen
Vodootporni nivo	IP67

Specifikacije materijala

Parametar	Specifikacija
Žičani materijal	PVC, guma
Jack Material	PVC
Pin Material	niklovani{0}} mesing

Inženjerski crtež proizvoda

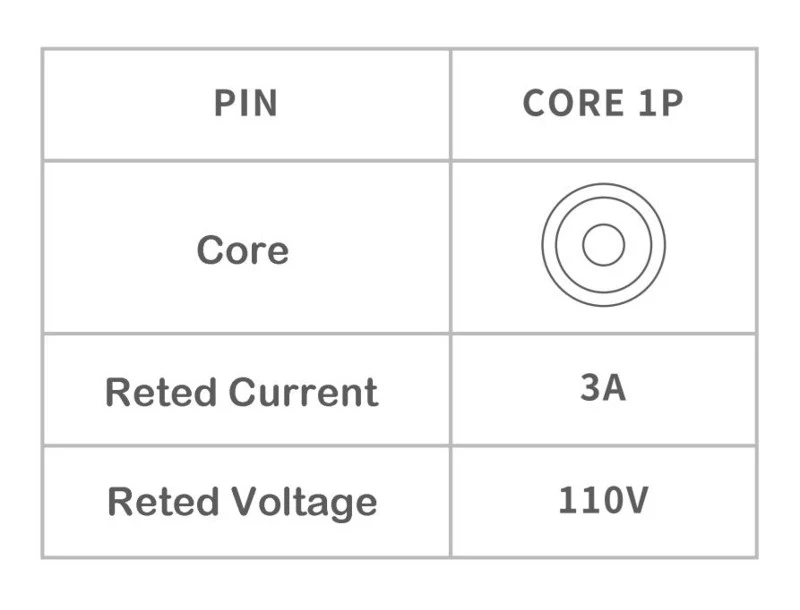

Core Configuration Diagram

product-1684-812

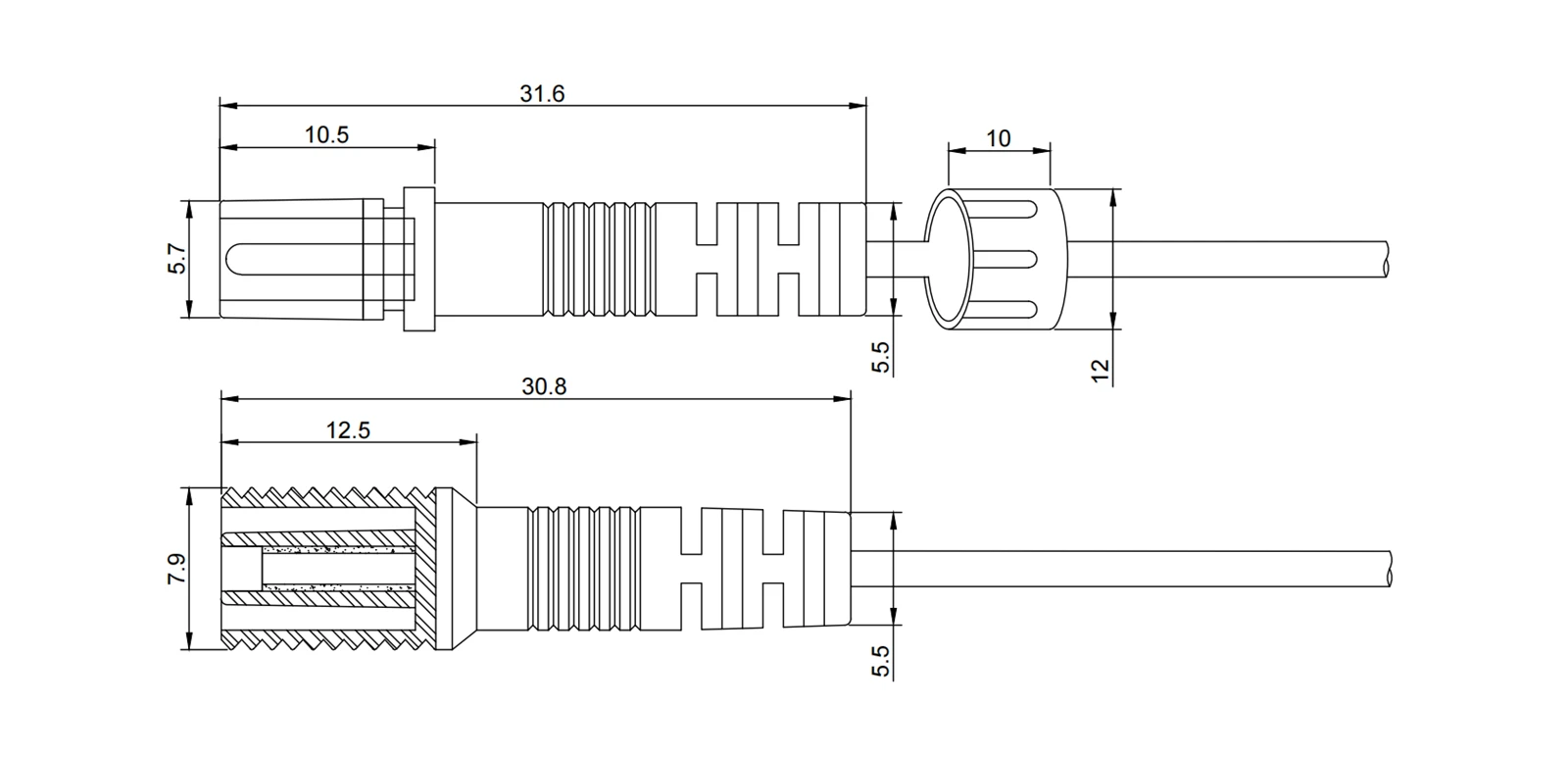

Inženjerski crtež daje ukupnu dužinu, profil navoja M07 i maksimalni promjer kabla 3,8 mm. Dodjela pinova i pozicija ključa su jasno označeni. Tolerancije dimenzija određene za preciznu montažu.

Detalj o proizvodu

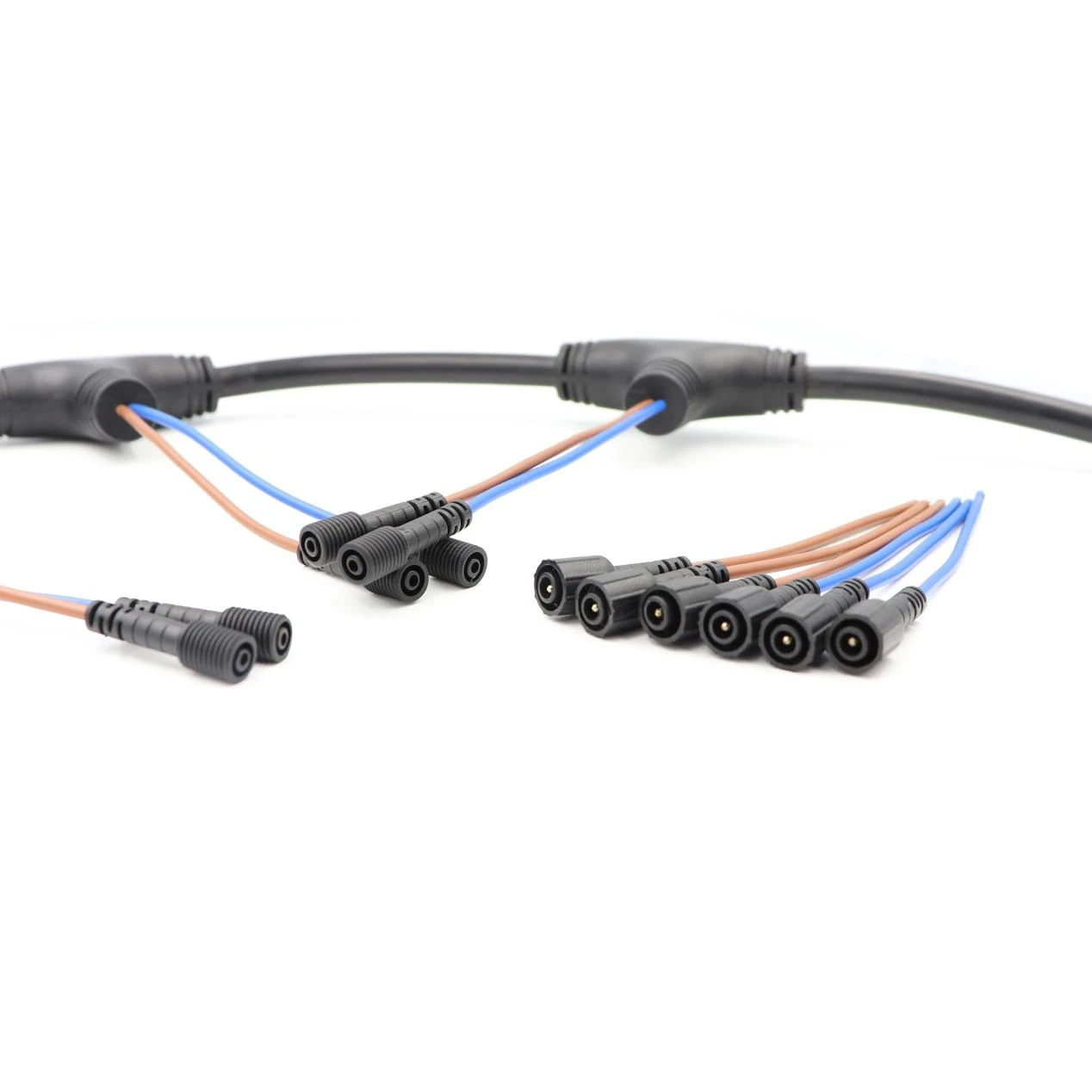

M7 1 Pin 6A

Ukupni izgled proizvoda

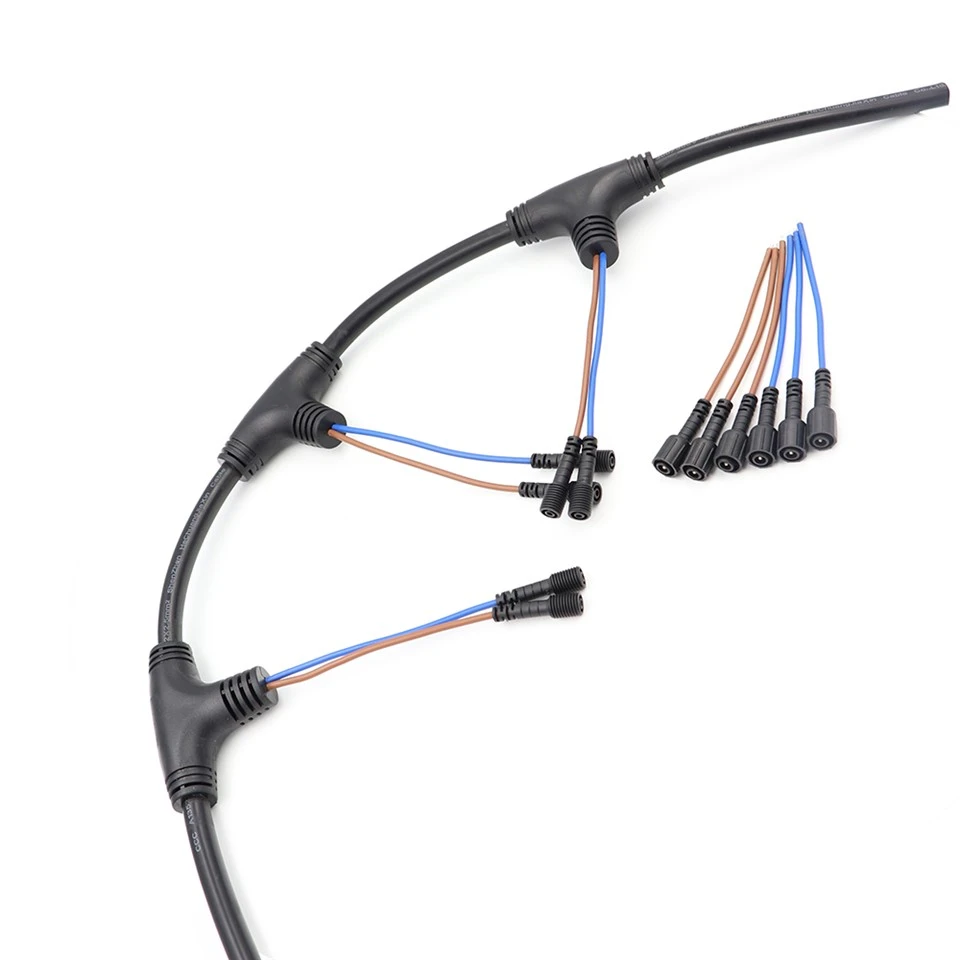

Ova slika prikazuje kompletan sklop i komponente vodootpornog konektora sa navojem M7 1, uključujući muški utikač, žensku utičnicu i stanje spajanja. Kompaktan dizajn navoja M07 i čvrsta PVC obloga su jasno vidljivi, što pokazuje prikladnost konektora za-uskorijenjene LED rasvjete i instalacije senzora.

Interfejs za spajanje i konfiguracija pinova

Ova slika naglašava sučelje za spajanje i detaljan raspored pinova. Poniklovani mesingani klinovi i precizno-obrađene spojnice s navojem su jasno vidljive, osiguravajući ispravnu orijentaciju tokom montaže i omogućavajući efikasne veze otporne na vibracije{3}}.

FAQ

P1: Kako da odaberem pravi konektor za moju aplikaciju?

O: Odabir uglavnom ovisi o tri faktora – zahtjevima struje/napona, radnom okruženju (IP ocjena i temperaturni raspon) i raspoloživom prostoru za instalaciju. Nudimo tri načina spajanja – navojni (anti-vibracije), brzi-zasun (pogodan za često parenje) i samo-zaključujući (radi u uskim prostorima). U skladu s tim možete uskladiti svoje potrebe. Niste sigurni? Samo nam recite svoj scenarij primjene i mi ćemo preporučiti najprikladniji model za vas.

P2: Šta predstavljaju veličine M7, M8, M12, M14, M15 i M16?

O: Ovi brojevi se odnose na prečnik navoja u milimetrima. M7 i M8 su manji – pogodni za kompaktne uređaje i niske-aplikacije kao što su senzori i mala LED svjetla. M12 i noviji su veći i mogu podnijeti veće snage struje, što ih čini pogodnim za distribuciju energije i teške{6}}priključke opreme.
