M{0}} pin vodootporni konektor sa navojem IP67
Dongguan Hejiaxin Technology Co., Ltd. je jedan od vodećih proizvođača i dobavljača m12 6 pin vodootpornog konektora ip67 u Kini. Molimo vas da ovdje kupite trajne proizvode proizvedene u Kini na veliko i nabavite cjenik iz naše tvornice. Svi prilagođeni proizvodi su visokog kvaliteta i konkurentne cijene.
Tehničke specifikacije
|
Parametar |
Specifikacija |
|
Voltage Rating |
AC250V |
|
Trenutni R ating |
Manje ili jednako 6A |
|
Vremena utikača |
1500 |
|
Max kabel OD |
Manje ili jednako 6,0 mm |
|
Struktura kola |
Paralelno |
|
Contact Resistance |
10mΩ |
|
InsulationStructure |
500MΩatDC500V |
|
Izdržljivost napona na sobnoj temperaturi |
1.5KV |
|
TemperatureRating |
-20 stepeni ~+85 stepeni |
|
Vodootporni nivo |
IP67 |
Specifikacije materijala
|
Parametar |
Specifikacija |
|
Materijal žice |
PVC, guma |
|
Jack Material |
PVC |
|
Pin Material |
Ponikl{0}}Mesing |
|
Zaptivni prsten |
Guma |

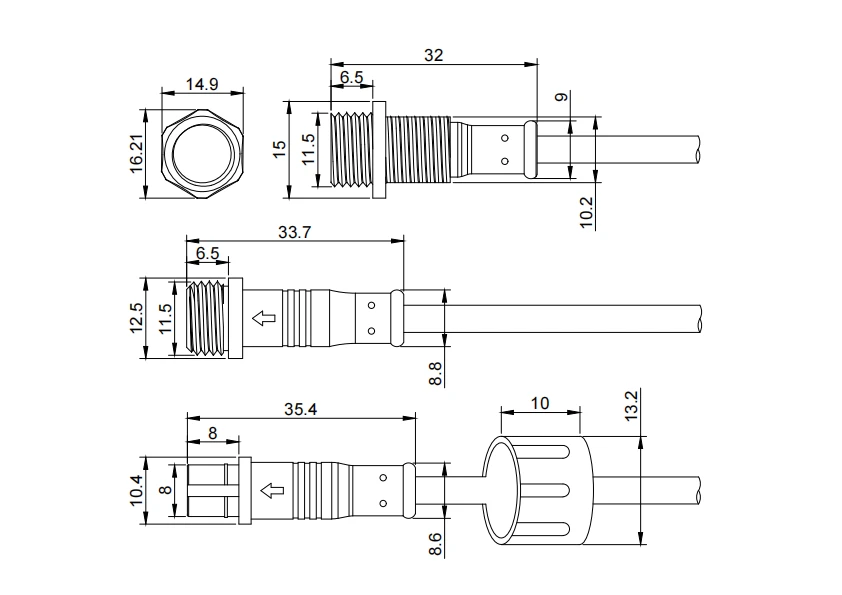

Inženjerski crtež proizvoda
Dimenzionalni crtež pruža ključne mehaničke podatke po priloženom CAD ekstraktu. Muški utikač ima dva dijela navoja: spojni kraj 14,9 mm, kraj za ulaz kabla 15,0 mm, sa srednjom šestougaonom navrtkom 16,21 mm poprečno. Ženski priključak: dubina navoja na spojnoj strani 11,5 mm, strana za montažu 12,5 mm, sa širinom matice 13,2 mm preko ravnih delova. Oba koriste navoj M12×1.0; tolerancije prema ISO 2768‑m. Ukupna ženska dužina 33,7 mm. Položaj polarizirajućeg ključa označen za ispravnu orijentaciju. PDF/DWG dostupan za CAD integraciju. Provjerite zahvaćanje navoja i kompresiju brtve kada izračunavate zazor ploče.
Detalj o proizvodu

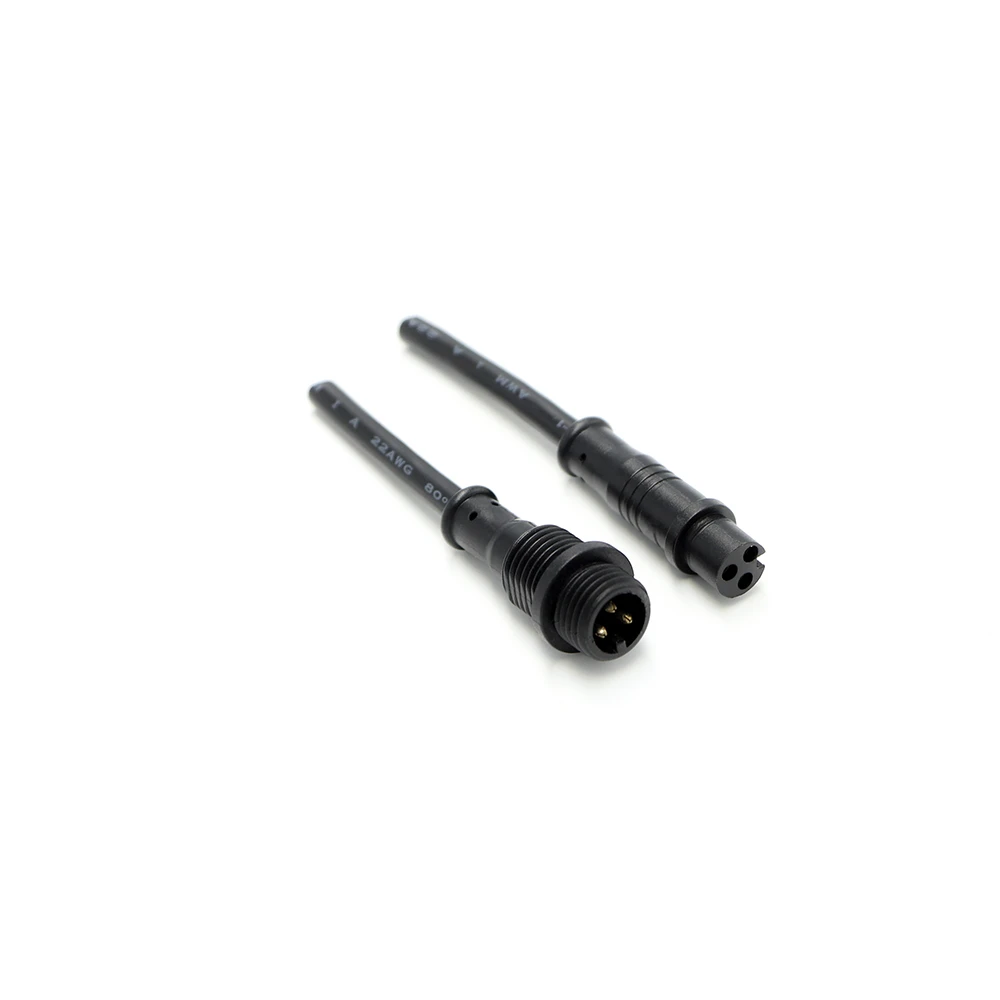

3‑Pin muški utikač pogled sprijeda
Ovaj pogled s prednje strane prikazuje muški utikač sa tri kontakta od niklovanog mesinga (igle prečnika 1,0 mm) raspoređena u standardnom kružnom uzorku M12. Crno kućište od PVC-a pruža robusnu izolaciju i otpornost na udarce. Integralni polarizacioni ključ je vidljiv na poziciji 12 sati, osiguravajući ispravnu orijentaciju parenja. Zaptivni O-prsten nije izložen na ovoj strani – on je uvučen iza korena navoja. Ravni dizajn u ravnini s licem omogućava lako čišćenje ostataka prije spajanja. Upotrijebite ovu sliku za pregled ravnosti igle, kvalitetu oplata i integriteta oblikovanog kućišta prije montaže.

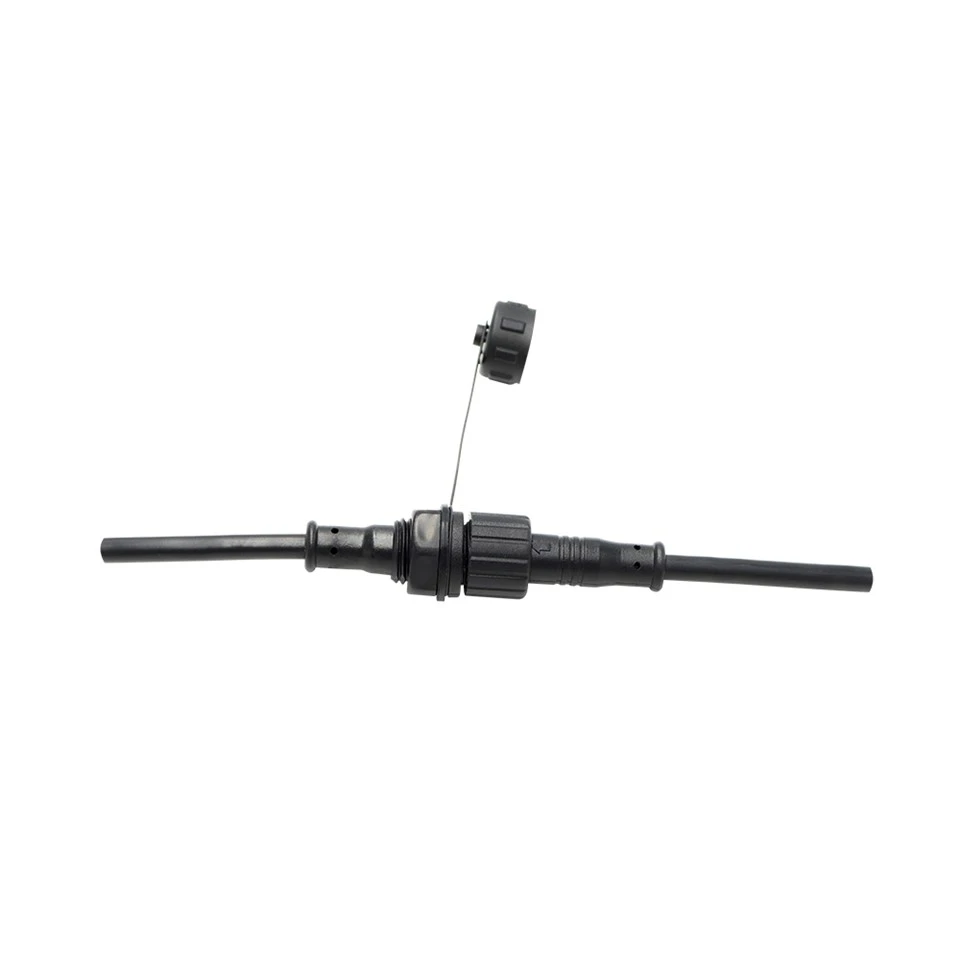

Dodatna kapa za prašinu
Ova fotografija prikazuje dodatak poklopcu za prašinu koji se isporučuje s konektorom. Poklopac je izliven od crnog PVC-a kako bi odgovarao kućištu konektora, sa guranjem preko navoja M12 – nije potreban alat. Kada je instaliran, pokriva čitavu površinu za spajanje i navoj, štiteći kontakte i zaptivke od prljavštine, vlage i udara tokom skladištenja ili kada je isključen. Poklopac je vezan za tijelo konektora preko fleksibilne trake kako bi se spriječio gubitak. Ovaj dodatak je posebno koristan za održavanje na terenu i privremena isključenja.
