M{0}} pin vodootporni konektor sa navojem IP67

M16 4-pin je namijenjen za pomorsku rasvjetu, kontrolne panele i postavke napajanja na otvorenom za koje je potrebno 6A/250V u više hibridnih kola. Navoj je M16×1.0 – čvrsto se zaključava u okruženjima sa visokim stepenom podrhtavanja kao što su agregati, HVAC nosači i oprema sa priključne stanice. Ista električna kičma kao i ostatak porodice: Manji ili jednak kontaktnom otporu od 10mΩ, Izolacija veća ili jednaka 500MΩ pri 500V DC, 1,5kV dielektrik, dobar za 1500 ciklusa. IP67 brtva, niklovane igle, PVC omotač – radi od -20 stepeni do +85 stepeni, mokar ili prašnjav, bez problema. Promjer kabela do 8,0 mm. Paralelno kolo podržava raspored u nizu. Možemo prilagoditi konfiguracije pinova i sklopove kablova kako bi nam odgovarali. Dodatna igla vam daje veću fleksibilnost od verzija sa 2 ili 3 pina, bez odustajanja od izdržljivosti.

Pošaljite upit

Dongguan Hejiaxin Technology Co., Ltd. je jedan od vodećih proizvođača i dobavljača m16 4 pin vodootpornog konektora ip67 u Kini. Molimo vas da ovdje kupite trajne proizvode proizvedene u Kini na veliko i nabavite cjenik iz naše tvornice. Svi prilagođeni proizvodi su visokog kvaliteta i konkurentne cijene.

Tehničke specifikacije

Parametar	Specifikacija
Voltage Rating	AC250V
Trenutni R ating	Manje ili jednako 6A
Vremena utikača	1500
Max kabel OD	Manje ili jednako 8,0 mm
Struktura kola	Paralelno
Contact Resistance	10mΩ
InsulationStructure	500MΩatDC500V
Izdržljivost napona na sobnoj temperaturi	1.5KV
TemperatureRating	-20 stepeni ~+85 stepeni
Vodootporan nivo	IP67

Specifikacije materijala

Parametar	Specifikacija
Žičani materijal	PVC, guma
Jack Material	PVC
Pin Material	Ponikl{0}}Mesing
Zaptivni prsten	Guma

Inženjerski crtež proizvoda

Core Configuration Diagram

Dimensional Drawing

CAD nam daje: muški utikač dužine 49,1 mm, spojni navoj 13,6 mm, spojnu maticu 20,4 mm po ravnicama. Utičnica 54,1 mm, dubina navoja 21,7 mm, montažna matica 21,1 mm AF. M16×1.0 oba kraja. Naziv za 4-pinski je 6A/250V – 2-pinski ima 10A/250V, 3-pinski 8A/250V, 5-pinski 4A/110V, 6-pinski 3A/60V. ISO 2768‑m. PDF ili DWG dostupni na zahtjev. Ako je vaša debljina panela ili ulaz kabla nestandardni, možemo da izmenimo dužinu kućišta, specifikacije navoja na strani panela ili raspored kontakata kako bi odgovarali.

Detalj o proizvodu

Muški utikač (5-pin verzija)

Ova fotografija prikazuje muški utikač varijante sa 5 pinova (u svrhu ilustracije), sa pet niklovanih mesinganih kontakata raspoređenih u standardnom kružnom uzorku M16. Jasno su vidljivi crno PVC kućište i M16×1.0 vanjski navoj. Ova slika pomaže da se provjeri stanje iglica i orijentacija prije parenja.

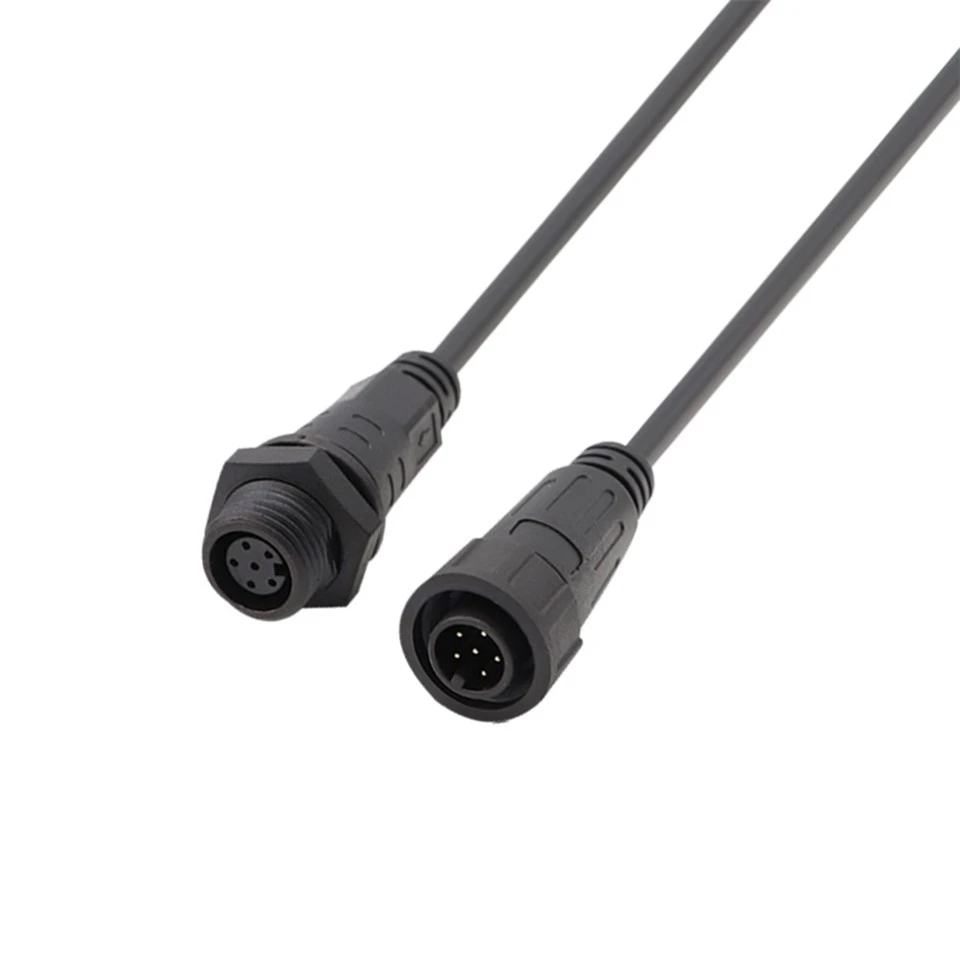

Ženska utičnica s kružnim konektorskim prstenom (5-pinska verzija)

Ova fotografija prikazuje ženski priključak varijante sa 5 pinova (u svrhu ilustracije) sa pričvršćenim kružnim konektorskim prstenom. Jasno su vidljivi kontakti sa pet utičnica i crno PVC kućište, zajedno sa unutrašnjim navojem M16×1.0. Kružni prsten pruža dodatnu mehaničku potporu i poravnanje tokom parenja. Ova slika pomaže u kontroli stanja kontakta i poravnanju sklopa.
